Quick-Lock Systeme
Übersicht
Die Quick-Lock – Befestigungssysteme der ORTLIEB Radtaschen ermöglichen das schnelle und sichere Anbringen der Taschen an den Fahrradgepäckträgern. Sie werden auch als selbstarretierende Halterungen bezeichnet, da sich die Radtaschen, die mit diesem System ausgestattet sind leicht und sicher am Gepäckträger einhängen lassen. Alle Halterungskomponenten sind bei einem Defekt sehr leicht austauschbar.
Es sind folgende Befestigungssysteme verfügbar:
Quick-Lock 3.1
Bei diesem speziell für Bürotaschen entwickelten System befinden sich die wesentlichen Halterungskomponenten für die Tasche am Fahrradgepäckträger. Dadurch bleibt die Taschenrückseite frei von hervorstehenden Haken und der Tragekomfort der Tasche wird wesentlich verbessert. Die gewohnten Vorzüge der ORTLIEB Quick-Lock-Systeme finden sich natürlich auch bei Quick-Lock3.1 wieder.
Merkmale des Ql3.1 Systems
- komfortable Einhand-Bedienung
- automatische Ver- und Entriegelung durch Anheben der Tasche am Griff
- Halterungsschiene links oder rechts, sowie wahlweise an horizontalen oder vertikalen Gepäckträgerstreben (bis 10 mm Rohrdurchmesser) anbringbar
- Höhen- und Neigungsverstellbarkeit der Aufhängung für bessere Pedalierfreiheit
- unterer Halterungshaken 360 Grad drehbar (in 24 Schritten ä 15 Grad) zur individuellen Anpassung an verschiedenste Gepäckträger mit Rohrdurchmesser bis 14 mm
- die horizontale Auflagefläche des Gepäckträgers bleibt frei für Körbe, Trunk-Bags etc.
- extra Montageset verfügbar für Verwendung der Taschen an weiteren Rädern (Art.Nr. E201)
- separat erhältliches Schellen-Set für Strebendurchmesser 11-14 mm (Art.Nr. E190)
- auch Taschen mit QL1, QL2 und QL2.1-System können an der Halterungsschiene befestigt werden
- direkte Anbringung (ohne Halterungsschiene) ist möglich an den Gepäckträgern Rack1 und Rack2 mit integrierter QL3/QL3.1-Befestigung (Art.Nr. 78101 und F78102)
Quick-Lock 3.1 Industriepartner
Viele Gepäckträger unserer Industriepartner sind bereits heute mit dem QL3.1-System kompatibel.
Dein Vorteil: Du kannst deine QL3.1-Tasche ohne das optionale Montageset (E201) an einem kompatiblen Gepäckträger unserer Industriepartner befestigen.

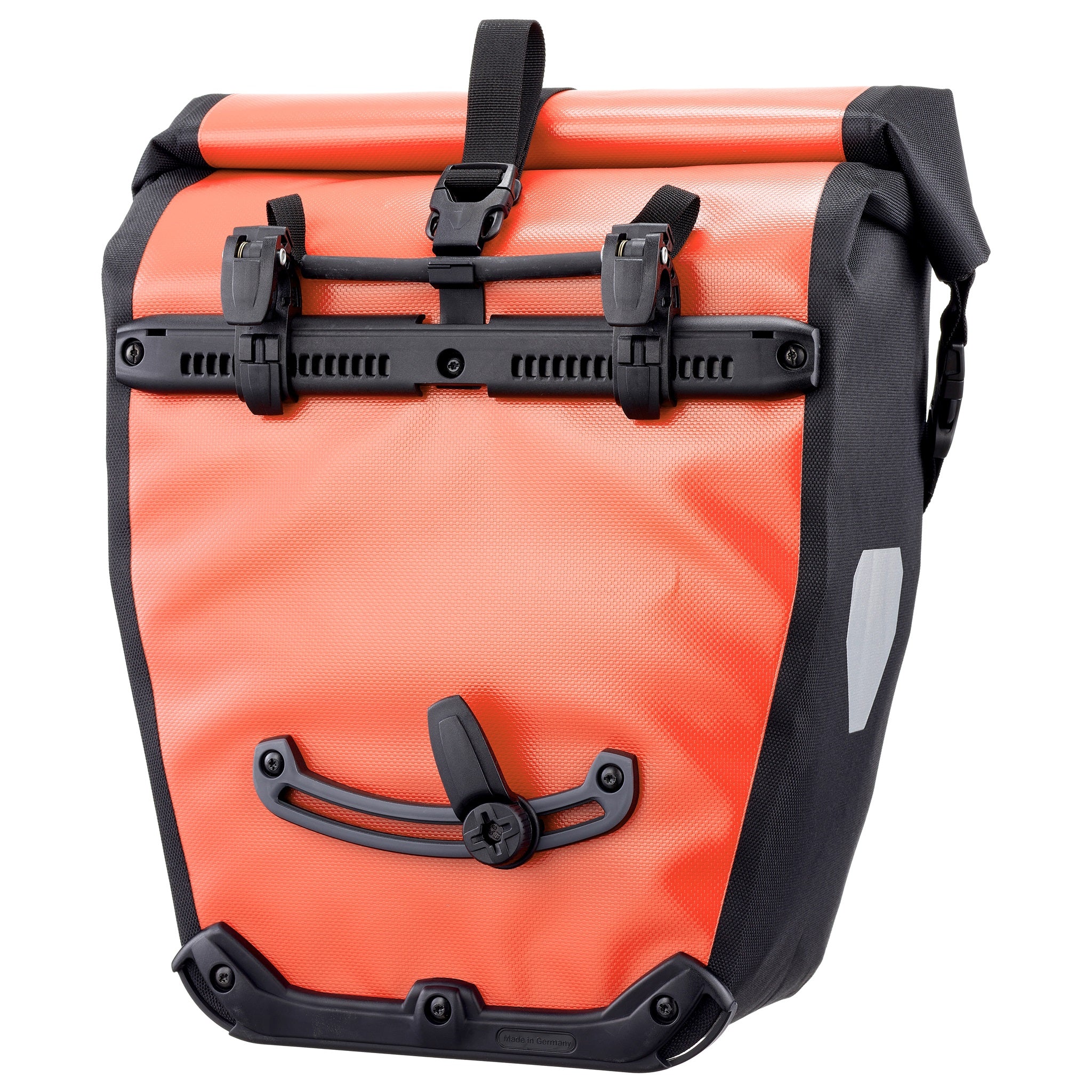

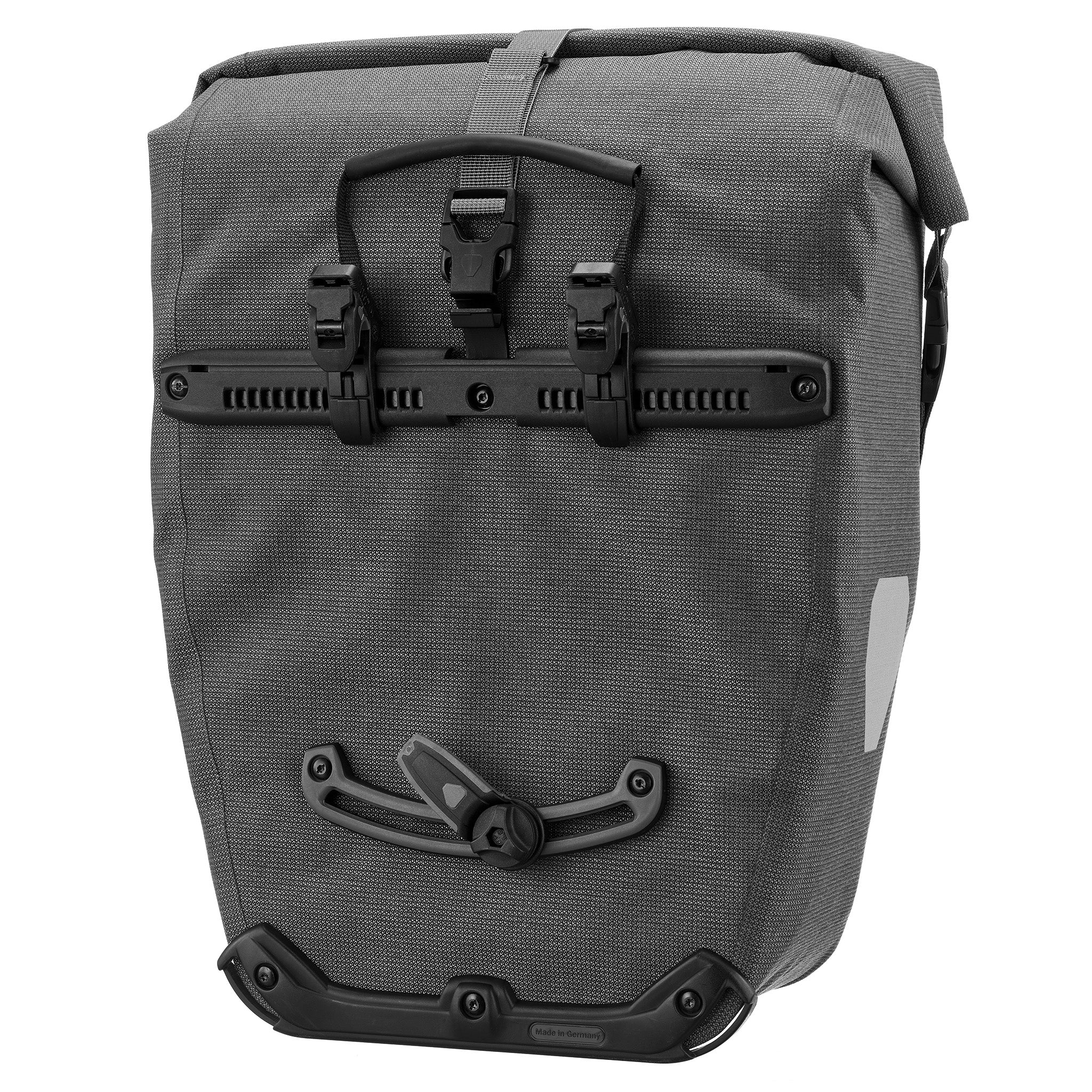

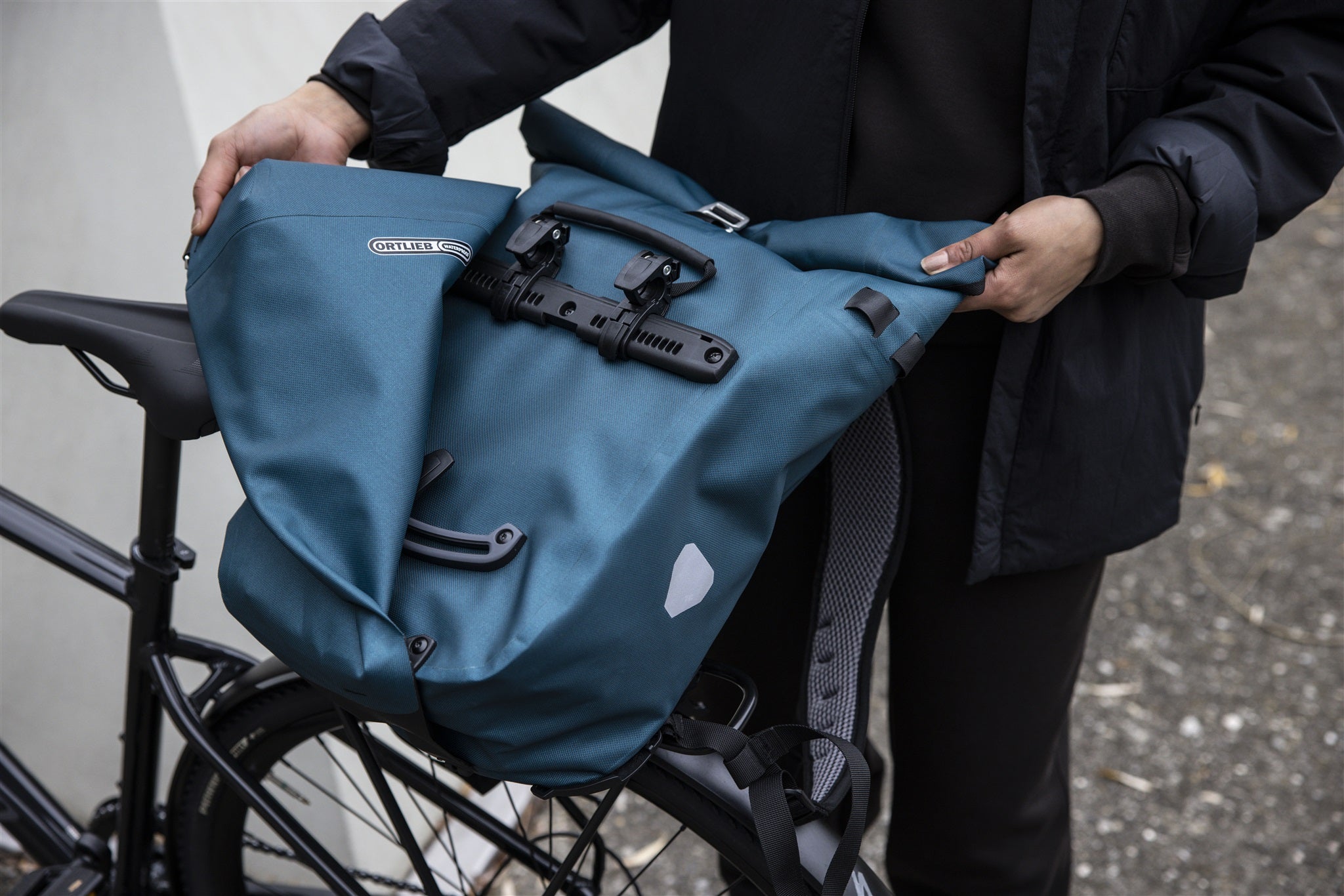

Quick- Lock 2.1
Dieses Halterungssystem für Fahrradtaschen ist die Weiterentwicklung des Maßstäbe setzenden ORTLIEB Quick-Lock1 Halterungssystems. Da sich alle Haken ohne Werkzeug passend für den Gepäckträger einstellen lassen, ist ein Wechsel der Taschen auf ein anderes Fahrrad kinderleicht. Im Unterschied zu Quick-Lock1, kann bei dieser Version eine Diebstahlsicherung für die Radtaschen nachgerüstet werden.
Merkmale des QL2.1 Systems
Ver- und Entriegelung der Tasche
Automatische Verriegelung und Entriegelung der Haken durch Anheben der Tasche am Griff. Wird die Tasche am Hakengriff angehoben, öffnen sich an der Taschenrückseite die beiden Haken. Jetzt kann die Tasche am Gepäckträger eingehängt werden. Beim Loslassen des Griffs, schließen sich die beiden Haken um das Gepäckträgerrohr.
Untere Halbellipse
Die untere Hakenschiene besteht aus einem Zweikomponenten-Kunststoff mit Anti-Scratch Funktion. Dabei sind die Auflagenflächen weicher, wodurch ein Scheuern am Gepäckträgerrohr vermindert wird. Der untere Haken ist in 15 Grad-Schritten drehbar und kann in der Höhe variiert werden. Alle Haken sind ohne Werkzeug einstellbar und können problemlos ausgetauscht werden.
Obere Hakenleiste
Die 16mm Quick-Lock-Haken besitzen neue Reduzierstücke mit Anti-Scratch-Funktion in 8 und 10 mm, sowie zusätzlich 12mm. Für noch sicherere Arretierung werden die Reduzierstücke bei Quick-Lock2.1 seitlich in den Grundhaken eingeschoben. Optional erhältlich sind 20mm Quick-Lock-Haken, passend für Gepäckträger mit größerem Rohrdurchmesser (17-20mm), wie sie teilweise an E-Bikes verbaut werden. Für noch mehr Stabilität ist die obere Hakenschiene nun komplett einteilig ausgeführt, kann aber natürlich bei den Modellen Office-Bag und Downtown für die jeweilige Gepäckträgerseite eingestellt werden. Eine modifizierte Schraubtechnik in der Herstellung ermöglicht die Verwendung von besonders flachen Mutternscheiben auf der Innenseite. Diese ist dadurch sehr flach und schont das Transportgut. Die Diebstahlsicherung kann optional in die obere Schiene integriert werden.

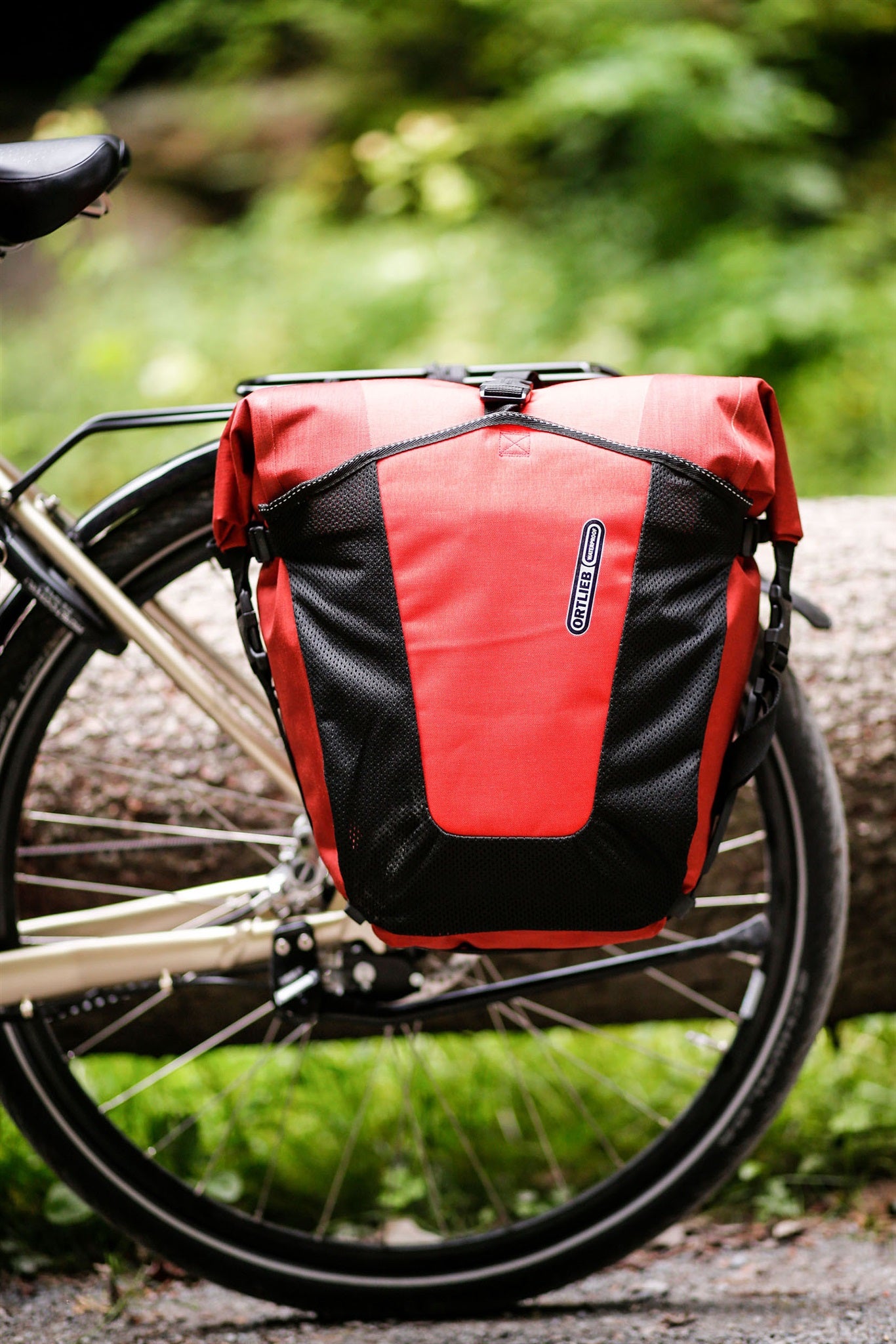

Quick- Lock 1
Quick-Lock1 war das erste ORTLIEB Halterungssystem für Fahrradtaschen, das es ermöglichte, Taschen mit nur einer Hand am Gepäckträger einzuhängen und wieder abzunehmen. Durch selbstarretierende Haken war die bis dahin übliche aufwendige Handhabung mit Gurten und Schnallen zur Befestigung der Taschen Vergangenheit. Seit Jahrzehnten ist das unverwüstliche Befestigungssystem tausendfach an Radtaschen-Klassikern wie Back-Roller und Bike-Packer im Einsatz.
Merkmale des QL1 Systems
Ver- und Entriegelung der Tasche
Automatische Verriegelung und Entriegelung der Haken durch Anheben der Tasche am Griff. Wird die Tasche am Hakengriff angehoben, öffnen sich an der Taschenrückseite die beiden Haken. Jetzt kann die Tasche am Gepäckträger eingehängt werden. Beim Loslassen des Griffs, schließen sich die beiden Haken um das Gepäckträgerrohr.
Untere Halbellipse
Genauso wichtig wie die obere Taschenbefestigung, ist die Befestigung der unteren Taschenhälfte, um ein Verrutschen und Ausschwenken der Tasche zu verhindern. Hierzu dient der untere Schiebehaken, der beim Einhängen der Tasche hinter eine vertikale Gepäckträgerstrebe greift und die Tasche im unteren Bereich sichert. Die elliptische Schiene kann auch nach oben gekontert werden, um unterschiedliche Gepäckträgerhöhen berücksichtigen zu können. Der unterer Haken ist horizontal und vertikal auf einer halbelliptischen Schiene verstellbar und in 15° Grad-Schritten drehbar.
Obere Hakenleiste
Das Quick-Lock1-Hakensystem ist durch verschieden große Hakeneinsätze variabel einstellbar für Gepäckträger mit einem Rohrdurchmesser von 8-16mm. Die Quick-Lock1-Haken zum Einhängen der Tasche am Gepäckträger können in der Größe reduziert werden, indem wahlweise Reduzierstücke für 8mm oder 11mm (inklusive) in den Haken gesteckt werden. So schließt sich der Haken optimal um das Gepäckträgerrohr und hält die Tasche sicher in Ihrer Position. Die Haken sind mit einem Innensechskant-Schlüssel der Größe 3 leicht in der benötigten Distanz zu justieren und festzuschrauben.
Quick- Lock S
Seit 2020 gibt es bei ORTLIEB eine neues Quick-Lock Adaptersystem, das die Anbringung von Taschen an der Fahrradgabel einfach, leicht und flexibel ermöglicht. Das innovative Quick-Lock S System eignet sich ideal, um Taschen wie das Fork-Pack oder Fork-Pack Plus an der Gabel eines Rades zu befestigen.
Merkmale des QLS Systems
Das S in Quick-Lock S steht für Small. Der Adapter ist klein und damit auch leicht und wiegt nur 85 g. Trotz seines minimalen Gewichtes ist das QLS System extrem robust. Das einfache und schnelle Einhängen und Abnehmen von Taschen ist mit einer Hand in Sekundenschnelle möglich. Der QLS kann sowohl an Gabeln mit dafür vorgesehenen Schraubbefestigungen, als auch an Gabeln ohne spezielle Schraubenaufnahmen montiert werden.
Die Gabel
Deine Gabel braucht entweder mindestens eine Schraubfixierung oder einen konstanten Durchmesser, um den Adapter mit unserem Befestigungssystem sicher am Rad zu befestigen. Du brauchst für den Adapter 15cm Platz an der Gabel, die einen Durchmesser zwischen 30 und 42 mm haben sollte. Achtung: Wenn keine Schraubvorrichtungen vorhanden sind, kann der Adapter nicht an Carbon Gabeln und nicht an konischen Rohren verwendet werden.
Der Lieferumfang
Der Quick-Lock S Adapter selbst kommt mit der am Fahrrad zu fixierenden Adapterplatte und dem Befestigungszubehör, wie Schrauben und zwei Metallbefestigungsbänder für Gabeln ohne Schraubfixierungen. Natürlich liegt dem Adapter auch eine ausführliche Montageanleitung bei. Alle ORTLIEB-Taschen, die das Quick-Lock S nutzen, kommen bereits mit dem kompletten Adapter-Set. Du benötigst den Adapter selbst also nur als Ersatz oder z.B. für die Verwendung am Zweitrad.
Tipps und Tricks
Einige Fahrräder haben schräge Schraubfixierungen an den Gabeln, die dazu führen können, dass eine mit dem QLS montierte Tasche in den Speichen hängen könnte. Dafür haben wir quasi einen Adapter für den Adapter entwickelt, der dafür sorgt, dass du unsere Fork-Packs auch unter diesen Vorraussetzungen verwenden kannst. Der 45° zu 30° Adapter ist nicht bei den Fork-Packs oder dem Adaptersystem (E235) enthalten und muss seperat dazubestellt werden. Das QLS System lässt sich nicht nur an der Vorderradgabel, sondern auch am Lenkerrohr von Scootern anbringen
